การใช้งานและแก้ปัญหาตู้คอนเทนเนอร์เย็น เบื้องต้น

บริเวณด้านหน้าตู้คอนเทนเนอร์เย็น (Reefer Container) ประกอบไปด้วยส่วนต่าง ๆ ได้แก่

• สายเมนไฟ 440V. 50Hz. – ทำหน้าที่ป้อนกระแสไฟเข้าตู้คอนเทนเนอร์เย็น
• Condenser fan (พัดลมคอยล์ร้อน) – ทำหน้าที่ระบายความร้อนของตู้คอนเทนเนอร์เย็น
• Compressor – ทำหน้าที่ดูดอัดน้ำยาเข้าสู่ระบบทำความเย็นของตู้คอนเทนเนอร์เย็น
• Evaporator fan (พัดลมคอยลเย็น) – ทำหน้าที่เป่าความเย็นภายในตู้คอนเทนเนอร์เย็น
• Receiver Tank – ทำหน้าที่พักน้ำยาเพื่อให้น้ำยากลั่นตัว
• Dryer – ทำหน้าที่เป็นตัวกรองน้ำยา
• สติกเกอร์ Function Code – แสดง Code การทำงานของตู้คอนเทนเนอร์ได้แก่ กระแสไฟ แรงดันไฟฟ้า ความถี่ ฯลฯ
• สติกเกอร์ Alarm Code – อธิบาย Code ความมผิดพลาดต่าง ๆ ของตู้คอนเทนเนอร์เย็น
• Diagram – แสดงแผนผังวงจรไฟฟ้าของตู้คอนเทนเนอร์เย็น

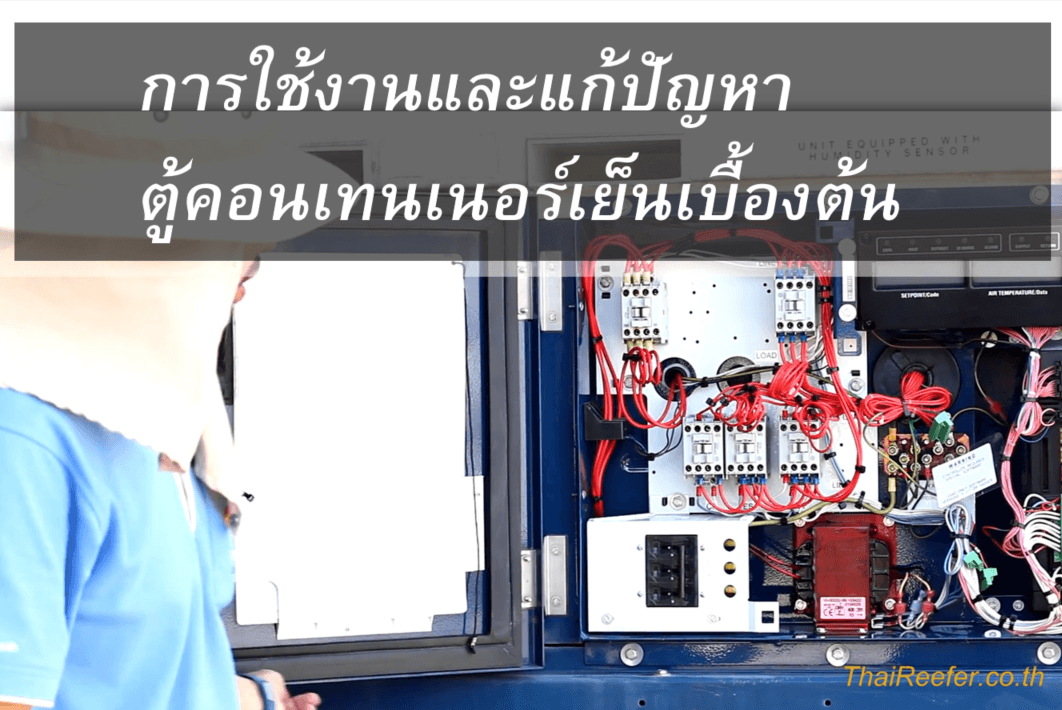

• ชุด Contractor – ทำหน้าที่เป็นสะพานไฟจ่ายไฟให้อุปกรณ์ต่าง ๆ ภายในตู้คอนเทนเนอร์เย็น
• เบรคเกอร์ – ทำหน้าที่เปิด-ปิดการทำงานของตู้คอนเทนเนอร์เย็น
• หม้อแปลง – ทำหน้าที่แปลงไฟฟ้า
• จอ Display แสดงผล – ทำหน้าที่แสดงข้อมูล อุณหภูมิ Alarm ฯลฯ
• Controller – ทำหน้าที่ควบคุมการทำงานของอุปกรณ์ต่าง ๆ ภายในตู้คอนเทนเนอร์
• Keypad – ใช้ตั้งค่าควบคุมการทำงานต่าง ๆ ของตู้คอนเทนเนอร์เย็น
• สวิทซ์เปิด-ปิด

วิธีการเซ็ตอุณหภูมิตู้คอนเทนเนอร์เย็น

     เมื่อเสียบปลั๊กไฟ แล้วให้ปรับเบรคเกอร์ไปที่ตำแหน่ง On และเปิดสวิตซ์การทำงานตู้คอนเทนเนอร์ จะสังเกตได้ว่าเมื่อตู้คอนเทนเนอร์ทำงานหน้าจอ Display จะติดทั้ง 2 ด้าน โดยด้านซ้ายจะแสดงอุณหภูมิที่ถูกเซ็ตเอาไว้ และด้านขวาจะแสดงอุณหภูมิภายในตู้คอนเทนเนอร์

     การเซ็ตอุณหภูมิทำได้โดยการกดปุ่มขึ้น-ลงที่ Keypad เพื่อเพิ่มลดตัวเลขที่ต้องการเซ็ต ซึ่งตัวเลขอุณหภูมิที่ต้องการเซ็ตจะอยู่ที่จอ Display ทางด้านซ้าย และเมื่อได้อุณภูมิที่ต้องการเซ็ตแล้วให้กดปุ่ม Enter ระบบจะทำการบันทึกการเซ็ตค่าอุณหภูมิให้

https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-8017926294580667&output=html&h=280&adk=3017058093&adf=1144594104&pi=t.aa~a.2908974148~i.4~rp.4&w=758&fwrn=4&fwrnh=100&lmt=1701477380&num_ads=1&rafmt=1&armr=3&sem=mc&pwprc=6878338926&ad_type=text_image&format=758×280&url=https%3A%2F%2Fthaireefer.co.th%2Fth%2F%25e0%25b9%2583%25e0%25b8%258a%25e0%25b9%2589%25e0%25b8%2587%25e0%25b8%25b2%25e0%25b8%2599%25e0%25b9%2581%25e0%25b8%25a5%25e0%25b8%25b0%25e0%25b9%2581%25e0%25b8%2581%25e0%25b9%2589%25e0%25b8%259b%25e0%25b8%25b1%25e0%25b8%258d%25e0%25b8%25ab%25e0%25b8%25b2-container%2F&ea=0&fwr=0&pra=3&rh=190&rw=757&rpe=1&resp_fmts=3&wgl=1&fa=27&uach=WyJXaW5kb3dzIiwiMC4zLjAiLCJ4ODYiLCIiLCIxMDkuMC41NDE0LjE2OCIsbnVsbCwwLG51bGwsIjY0IixbWyJOb3RfQSBCcmFuZCIsIjk5LjAuMC4wIl0sWyJHb29nbGUgQ2hyb21lIiwiMTA5LjAuNTQxNC4xNjgiXSxbIkNocm9taXVtIiwiMTA5LjAuNTQxNC4xNjgiXV0sMF0.&dt=1701477380226&bpp=10&bdt=13019&idt=-M&shv=r20231129&mjsv=m202311150101&ptt=9&saldr=aa&abxe=1&cookie=ID%3D3a6db36f5c9f8925%3AT%3D1700774117%3ART%3D1701477332%3AS%3DALNI_MZSkzy4Tk8JVB_pHMuRlfnxLqfzUQ&gpic=UID%3D00000ca2192e8d78%3AT%3D1701468932%3ART%3D1701468932%3AS%3DALNI_MaIW4kIKjZsFz3VFAbszfBU-2LeYg&prev_fmts=0x0%2C1140x280&nras=3&correlator=6141944846444&frm=20&pv=1&ga_vid=201554076.1691598562&ga_sid=1701477377&ga_hid=1474850273&ga_fc=1&u_tz=330&u_his=1&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_sd=1&dmc=8&adx=145&ady=2597&biw=1349&bih=657&scr_x=0&scr_y=900&eid=44759875%2C44759926%2C31079438%2C44809316%2C31078301%2C44806140%2C44807764%2C44808149%2C44808284%2C44809071&oid=2&pvsid=3328017576152532&tmod=239820180&uas=0&nvt=1&ref=https%3A%2F%2Fthaireefer.co.th%2Fwp-admin%2Fedit.php%3Fpaged%3D11&fc=1408&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C1366%2C728%2C1366%2C657&vis=1&rsz=%7C%7Cs%7C&abl=NS&fu=128&bc=31&psd=W251bGwsbnVsbCxudWxsLDNd&ifi=3&uci=a!3&btvi=1&fsb=1&dtd=77

วิธีการเคลียร์ Alarm (ที่สามารถแก้ไขได้) ของตู้คอนเทนเนอร์เย็น

https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-8017926294580667&output=html&h=280&adk=3017058093&adf=2006525374&pi=t.aa~a.2908974148~i.5~rp.4&w=758&fwrn=4&fwrnh=100&lmt=1701477380&num_ads=1&rafmt=1&armr=3&sem=mc&pwprc=6878338926&ad_type=text_image&format=758×280&url=https%3A%2F%2Fthaireefer.co.th%2Fth%2F%25e0%25b9%2583%25e0%25b8%258a%25e0%25b9%2589%25e0%25b8%2587%25e0%25b8%25b2%25e0%25b8%2599%25e0%25b9%2581%25e0%25b8%25a5%25e0%25b8%25b0%25e0%25b9%2581%25e0%25b8%2581%25e0%25b9%2589%25e0%25b8%259b%25e0%25b8%25b1%25e0%25b8%258d%25e0%25b8%25ab%25e0%25b8%25b2-container%2F&ea=0&fwr=0&pra=3&rh=190&rw=757&rpe=1&resp_fmts=3&wgl=1&fa=27&uach=WyJXaW5kb3dzIiwiMC4zLjAiLCJ4ODYiLCIiLCIxMDkuMC41NDE0LjE2OCIsbnVsbCwwLG51bGwsIjY0IixbWyJOb3RfQSBCcmFuZCIsIjk5LjAuMC4wIl0sWyJHb29nbGUgQ2hyb21lIiwiMTA5LjAuNTQxNC4xNjgiXSxbIkNocm9taXVtIiwiMTA5LjAuNTQxNC4xNjgiXV0sMF0.&dt=1701477380226&bpp=10&bdt=13018&idt=10&shv=r20231129&mjsv=m202311150101&ptt=9&saldr=aa&abxe=1&cookie=ID%3D3a6db36f5c9f8925%3AT%3D1700774117%3ART%3D1701477332%3AS%3DALNI_MZSkzy4Tk8JVB_pHMuRlfnxLqfzUQ&gpic=UID%3D00000ca2192e8d78%3AT%3D1701468932%3ART%3D1701468932%3AS%3DALNI_MaIW4kIKjZsFz3VFAbszfBU-2LeYg&prev_fmts=0x0%2C1140x280%2C758x280&nras=4&correlator=6141944846444&frm=20&pv=1&ga_vid=201554076.1691598562&ga_sid=1701477377&ga_hid=1474850273&ga_fc=1&u_tz=330&u_his=1&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_sd=1&dmc=8&adx=145&ady=2924&biw=1349&bih=657&scr_x=0&scr_y=900&eid=44759875%2C44759926%2C31079438%2C44809316%2C31078301%2C44806140%2C44807764%2C44808149%2C44808284%2C44809071&oid=2&pvsid=3328017576152532&tmod=239820180&uas=0&nvt=1&ref=https%3A%2F%2Fthaireefer.co.th%2Fwp-admin%2Fedit.php%3Fpaged%3D11&fc=1408&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C1366%2C728%2C1366%2C657&vis=1&rsz=%7C%7Cs%7C&abl=NS&fu=128&bc=31&psd=W251bGwsbnVsbCxudWxsLDNd&ifi=4&uci=a!4&btvi=2&fsb=1&dtd=262

     กรณีที่ตู้คอนเทนเนอร์เย็นมีการทำงานผิดปกติ บริเวณที่หน้าจอ Display จะแสดงไฟ Alarm สีแดง และที่หน้าจอ display ทางด้านซ้ายจะแสดง Alarm Code (สามารถตรวจสอบข้อผิดพลาดจาก Alarm Code ได้จากสติกเกอร์ Alarm Code บริเวณด้านหน้าเครื่อง) ในการแก้ไขข้อผิดพลาดควรปรึกษาช่างผู้ชำนาญก่อนทุกครั้ง

     วิธีการตรวจสอบว่า Alarm เป็น Alarm สามารถเคลียร์ได้หรือไม่ ทำได้โดยกดปุ่ม Alarm List ที่ keypad 1 ครั้ง จะแสดง Alarm Code ที่หน้าจอ Display ทางด้านขวา Alarm ที่ขึ้นต้นด้วย “AA” จะหมายถึงข้อผิดพลาดที่ยังไม่ได้รับการแก้ไข จึงทำให้ไม่สามารถเคลียร์ Alarm นั้นได้ ควรปรึกษาช่างทันที แต่หากเป็น Alarm ที่ขึ้นต้นด้วย “IA” จะหมายถึงข้อผิดพลาดนั้นได้ถูกแก้ไขแล้ว สามารถเคลียร์ Alarm นั้นออกได้

เมื่อทำการตรวจสอบแล้วว่าเป็น Alrarm ที่สามารถเคลียร์ได้ ให้กดปุ่ม Alarm List และกดที่ปุ่มลูกศรขึ้น-ลง เลือกคำว่า “Clear” และกดปุ่ม “Enter” Alarm นั้นจะหายไป
